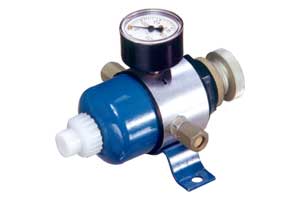

Редуктор давления с
фильтром РДФ-4

Редуктор давления с фильтром РДФ-4 предназначен для регулирования и стабилизации давления воздуха, необходимого для питания приборов и средств автоматизации, а так-же очистки его от пыли, масла и влаги.

Краткие технические характеристики:

• давление питания в пределах от 2,5 до 8,0 кгс/см²;
• предел регулирования давления на выходе от 0,2 до 2,0 кгс/см²;
• максимальный расход воздуха на выходе 1,6 м³/ч;
• отклонение выходного давления при изменении входного давления от 2,5 до 8,0 кгс/см² не более 0,08 кгс/см², при изменении расхода воздуха от 0,15 до 1,6 м³/ч - не более 0,1 кгс/см²;
• температура окружающего воздуха от минус 50 до плюс 60°С;
• масса не более 0,71 кг;
• габаритные размеры 140х115х98 мм;
• загрязненность воздуха на выходе не ниже 3 класса по ГОСТ 17433-80.

Редукторы выпускаются в трех исполнениях:

РДФ-4-1-УЗ - редуктор с манометром типа М1/4; РДФ4-2-УЗ - редуктор без манометра; РДФ4-2-ОР - редуктор без манометра, устойчив к воздействию окружающего воздуха с содержанием сероводорода до 3 мг/м³.

Редуктор монтируется на панель 2 болтами М6. Подсоединение воздушных линий к редуктору осуществляется трубками диаметром 8х1 из материала, стойкого к рабочей и окружающей средам.

Пример записи обозначения редуктора без манометра при заказе и в документации иной продукции: "Редуктор давления с фильтром РДФ4-2-УЗ ТУ 5Д2.955.005ТУ".
