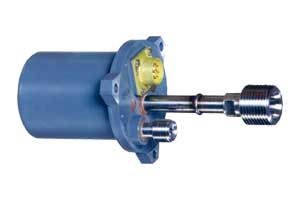

Реле перепада давлений
РПД-307

Реле предназначено для коммутации электрической цепи (ее замыкания или размыкания) при изменении перепада давлений между рабочей средой и окружающей атмосферой.
Рабочая среда - жидкость или газ, не вызывающий коррозии стали 12Х18Н1ОТ ГОСТ 5632-72 и спла-ва 36НХТЮ ГОСТ 10994-74 и не создающий взрывоопасных смесей с воздухом.
Реле выпускается настроенными, в соответствии с заказом, на срабатывание при перепаде давлений (уставке), выбранном из диапазона от 0,1 до 2,0 кгс/см².

Реле выпускаются в двух исполнениях:

• РПД-307НР - с нормально разомкнутыми контактами, замыкающимися при повышении измеряемого перепада давлений до значения, соответствующего уставке;
• РПД-307НЗ - с нормально замкнутыми контактами, размыкающимися при повышении измеряемого перепада давлений до значения, соответствующего уставке.

Условия эксплуатации реле:

• температура окружающей среды от 1 до 50°С;
• относительная влажность окружающей среды от 30 до 90% при температуре 20°С;
• давление окружающей среды от 65,33 до 129,3 кПа (от 490 до 970 мм рт.ст.).

Погрешность срабатывания реле не превышает +4,9 кПа (+0,05кгс/см²).

Коммутационные характеристики:

• род тока - постоянный;
• вид нагрузки - активная, индуктивная;
• напряжение - 27(+7/-5) В;
• ток при активной нагрузке - до 150 мА.

• Масса реле, не более 0,3 кг.
• Габаритные размеры, не более 72х105 мм.
• Крепление реле при установке осуществляется тремя винтами М4. Присоединение жидкостных или газовых линий выполняется трубками из стали 12Х18Н1ОТ с наружным диаметром 6 или 4 мм.

Пример записи обозначения реле с нормально разомкнутыми контактами и уставкой 1,2 кгс/см 2 : "Реле перепада давлений РПД-307НР, уставка 1,2 кгс/см², ТУ6-88 5Д2.405.023ТУ".
