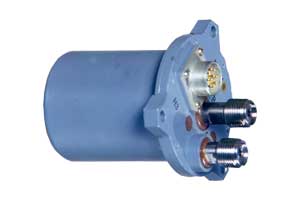

Реле перепада давлений
СПД-302

Реле предназначено для коммутации электрической цепи (ее замыкания или размыкания) при изменении перепада давлений между рабочей средой и окружающей атмосферой.
Рабочая среда - жидкость или газ, не вызывающий коррозии стали l2X18H10T ГОСТ 5632-72 и сплава 36НХТЮ ГОСТ 10994-74 и не создающий взрывоопасных смесей с воздухом.
Реле выпускаются настроенными, в соответствии с заказом, на срабатывание при перепаде давлений (уставке), выбранном из диапазона от 50 до 2000 мм вод.ст.

Реле выпускаются в двух исполнениях:

• СПД-302НО - с нормально открытыми контактами, замыкающимися при повышении измеряемого перепада давлений до значения, соответствующего уставке;
• СПД-302НЗ - с нормально закрытыми контактами, размыкающимися при повышении измеряемого перепада давлений до значения, соответствующего уставке.

Условия эксплуатации реле:

• температура окружающей среды от 1 до 50°С;
• относительная влажность окружающей среды от 30 до 90% при температуре 20°С;
• давление окружающей среды от 65,33 до 129,3 кПа (от 490 до 970 мм рт.ст.).

Погрешность срабатывания реле не превышает +196 Па (+20мм вод.ст.).

Коммутационные характеристики:

• род тока - постоянный;
• вид нагрузки - активная, индуктивная;
• напряжение - 27(+7/-5) В;
• ток при активной нагрузке - до 150 мА.

• Масса реле, не более 0,25 кг.
• Габаритные размеры, не более 72х92 мм.
• Крепление реле при установке осуществляется тремя винтами М4. Присоединение жидкостных или газовых линий выполняется трубками из стали 12Х18Н1ОТ с наружным диаметром 6 или 4 мм.

Пример записи обозначения реле с нормально закрытыми контактами и уставкой 800 мм вод.ст.: "Реле перепада давлений СПД-302НЗ, уставка 800 мм вод.ст., ТУ6-88 5Д0.240.001ТУ".
