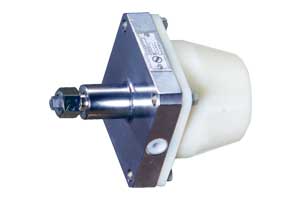

Стабилизатор абсолютного
давления САД-307
Стабилизатор предназначен для поддержания постоянного абсолютного давления газов на своем входе. Режим эксплуатации - непрерывный.
Газ, поступающий в стабилизатор, не должен содержать минеральных масел в виде капель, компонентов, конденсирующихся при рабочей температуре, и примесей, вызывающих коррозию стали 12Х18Н1ОТ ГОСТ 5632-72, сплавов 40КХНМ ГОСТ 14118-85 и 36НХТЮ ГОСТ 10994-74, а также разрушение смеси резиновой НО-68-1 ТУ 38.005.1166-73 и пластика АБС-2020 ТУ 6-05-1587-79.
Стабилизаторы выпускаются в трех исполнениях в зависимости от диапазона настройки, расхода газа через стабилизатор и рабочей температуры.
|
Исполнение
|
Диапазон настройки, кПа (мм рт.ст.)
|
Расход газа (по воздуху), л/ч
|
Рабочая температура, °С
|
|
САД-307
|
40-135 (300-1000)
|
5-250
|
от минус 10 до плюс 50
|
|
САД-307-1
|
4-40 (30-300)
|
0,8-5
|
от 10 до 35
|
|
САД-307-2
|
135-270 (1000-2000)
|
10-250
|
от минус 10 до плюс 50
|
- Отношение изменения давления на выходе к изменению дав-ления на входе стабилизатора (коэффициент стабилизации) не менее 50.
- Изменение абсолютного стабилизированного давления, вызванное изменением расхода:
- для САД-307 от 5 до 250 л/ч (по воздуху) должно быть не более +0,7 кПа (+5 мм рт.ст.);
- для САД-307-1 от 0,8 до 5л/ч (по воздуху) должно быть не более +0,7 кПа (+5 мм рт.ст.);
- для САД-307-2 должно быть не более +0,7 кПа (+5 мм рт.ст.) на каждые 80 л/ч (по воздуху) изменения расхода в переделах от 10 до 250 л/ч (по воздуху).
- Масса стабилизаторов должна быть не более 1,1 кг.
- Габаритные размеры, не более 80х80х120 мм.
- Стабилизаторы при установке крепятся к плоской панели с помощью двух болтов М8. Присоединение к газовой линии выполняется трубками с условным проходом 4 мм из материала, не разрушающегося под воздействием газа, давление которого стабилизируется.
Пример записи обозначения стабилизатора САД-307 с диапазоном настройки 40-135 кПа (300-1000 мм рт.ст.) с расходом 5-250 л/ч: "Стабилизатор абсолютного давления САД-307 ТУ 6-91 5Д2.573.021ТУ".
