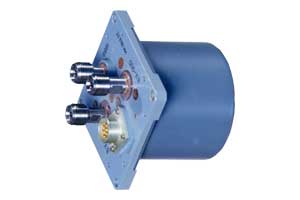

Реле перепада давлений
СПД-303
Реле предназначено для коммутации электрической цепи (ее замыкания или размыкания) при изменении перепада давлений между рабочей средой и окружающей атмосферой.
Рабочая среда - жидкость или газ, не вызывающий коррозии стали 12Х18Н1ОТ ГОСТ 5632-72 и сплава 36НХТЮ ГОСТ 10994-74 и не создающий взрывоопасных смесей с воздухом.
Реле имеет две группы контактов:
- одна группа - нормально разомкнутые контакты, замыкающиеся при повышении измеряемого перепада давлений до значения, соответствующего верхней уставке реле;
- вторая группа - нормально разомкнутые контакты, замыкающиеся при понижении измеряемого перепада давлений до значения, соответствующего нижней уставке реле.
Реле выпускаются в двух исполнениях: СПД-303 и СПД-303-1, настроенными в соответствии с заказом на срабатывание при перепадах давлений (уставках), выбранных из диапазонов, указанных в таблице.
|
Исполнение
|
Диапазон настройки верхней уставки
|
Диапазон настройки нижней уставки
|
|
СПД-303
|
от 50 до 2000 мм вод.ст.
|
от минус 50 до минус 2000 мм вод.ст.
|
|
СПД-303-1
|
от 0,1 до 2,0 кгс/см2
|
от минус 0,1 до минус 2,0 кгс/см2
|
Условия эксплуатации реле:
- температура окружающей среды от 1 до 50°С;
- относительная влажность окружающей среды от 30 до 90% при температуре 20°С;
- давление окружающей среды от 65,33 до 129,3 кПа (от 490 до 970 мм рт.ст.).
Погрешность срабатывания реле не превышает: СПД-303 - +196 Па (+20 мм вод.ст.); СПД-303-1 - +4,9 кПа (+0,05 кгс/см2).
Коммутационные характеристики:
- род тока - постоянный;
- вид нагрузки - активная, индуктивная;
- напряжение - 27(+7/-5) В;
- ток при активной нагрузке - до 150 мА.
- Масса реле, не более 0,4 кг.
- Габаритные размеры, не более: СПД-303 - 71х71х105 мм; СПД-303-1 - 71х71х115 мм.
- Крепление реле при установке осуществляется четырьмя винтами М4.
- Присоединение жидкостных или газовых линий выполняется трубками из стали 12Х18Н1ОТ с наружным диаметром 6 или 4 мм.
Пример записи обозначения реле СПД-303 с верхней уставкой 1200 мм вод.ст. и нижней уставкой минус 800 мм вод.ст.: "Реле перепада давлений СПД-303, верхняя уставка 1200 мм вод.ст., нижняя уставка минус 800 мм вод.ст., ТУ 6-88 5Д2.405.010ТУ".
