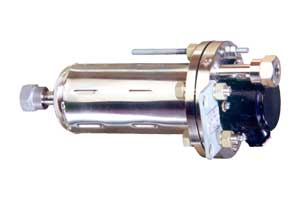

Реле уровня РУ-303, РУ-304

Реле уровня разработано для оснащения систем блокировки насосов и предназначено для коммутации электрических цепей, в том числе искробезопасных цепей, при достижении заданного уровня контролируемой жидкости в насосе.

Реле уровня может быть использовано в системах автоматического контроля и защиты в производствах химической промышленности.

Реле выпускается в следующих исполнениях:

Условия эксплуатации:

• температура окружающего воздуха от минус 50 до плюс 50°С;
• атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
• относительная влажность 95% при 35°С и более низких температурах без конденсации влаги.

Параметры контролируемой среды:

• плотность - от 650 до 3000 кг/м³;
• вязкость - от 30*10^-6м²/C (до 0,07 Па*с);
• давление - от 0 до 20 кгс/см²;
• температура от минус 40 до плюс 120°С;
• твердые включения размером не более - 1 мм;
• объемная концентрация твердых включений, не более -1,5%.

Погрешность срабатывания реле в нормальных условиях относительно номинального уровня не более - +2,0 мм; +5,0 мм; +10,0 мм; + 20,0 мм.

Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632-72 и фторопласта 10 ТУ6-05-810-76.

Коммутационные характеристики:

• род тока - постоянный;
• вид нагрузки - активная;
• напряжение - (24+2,4) В;
• ток - 150 мА.

Масса реле, не более:

• РУ-303, РУ-303-1, РУ-303-2 - 1,4 кг;
• РУ-304, РУ-304-1, РУ-304-2 - 1,5 кг.

Габаритные размеры, не более:

• РУ-303 - 85х108х169 мм;
• РУ-303-1, РУ-303-2 - 94х111х169 мм;
• РУ-304 - 85х108х219 мм;
• РУ-304-1, РУ-304-2 - 94х111х219 мм.

Крепление реле осуществляется болтами М6х20 или М8х22, входящими в комплект поставки.

Подключение линий входа и выхода контролируемой жидкости осуществляется нержавеющими трубами диаметром 10 мм.

Электромонтаж ведется кабелем МКШ 3х0,35 ГОСТ 10348-80.

Пример записи обозначения реле для контроля уровня жидкости с плотностью от 650 до 1000 кг/м³ с давлением до 20 кгс/см² и с погрешностью +20 мм: "Реле уровня РУ-304-2, погрешность +20 мм, 5Д0.454.000ТУ".
