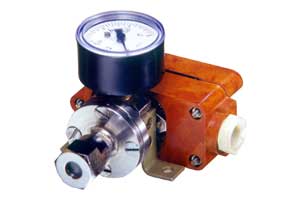

Реле давления РД-314

Реле предназначено для контроля давления и коммутации электрических цепей в системах блокировки насосов при достижении заданных значений давления затворной или перекачиваемой жидкости. Может быть использовано в системах автоматического контроля, управления и регулировани технологических параметров промышленных процессов, в том числе для коммутации искробезопасных цепей.

Реле выпускаются широким спектром исполнений:

• без разделительной мембраны или с разделительной мембраной;
• без манометра или с манометром;
• со штуцером или фланцем в качестве присоединительного элемента;
• с нормально замкнутыми (НЗ) или нормально разомкнутыми (HP) контактами;
• настроенными на установку в одном из следующих диапазонов давлений: 0-4; 0-6; 0-10; 0-16; 0-25 кгс/см².

Исполнение отражено в коде реле. Код реле состоит из следующей группы букв и цифр:

РД-314ХХ-Х-ХХ

Отсутствие букв в группе, начинающейся с цифры 314 означает - без разделительной мембраны и манометра; 314Р-с разделительной мембраной и без манометра; 314М - с манометром и без разделительной мембраны; 314РМ - с разделительной мембраной и манометром.
Следующая после этой группы цифра означает: 1 - нормально замкнутые контакты и штуцер в качестве присоединительного элемента; 2 - нормально разомкнутые контакты и присоединительный элмент-штуцер; 3 - нормально замкнутые контакты и присоединительный элемент-фланец; 4 - нормально разомкнутые контакты и присоединительный элемент-фланец.
Последняя группа цифр означает, предельно допустимое давление в кгс/см² и может быть в зависимости от исполнения - 4; 6; 10: 16 или 25.

Условия эксплуатации реле:

• температура окружающего воздуха от минус 50 до плюс 50°C;
• атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);
• относительная влажность 95% при 35°С и более низких температурах без конденсации влаги.

Исполнение реле с разделительной мембраной, изготовленной из агрессивно стойкого материала, предназначено для эксплуатации на агрессивных средах.
Предел допускаемой основной приведенной погрешности срабатывания реле +1,0%; +2,0%; +3,0%; +4,0% от верхнего предела диапазона давлений.
Зона возврата реле относительно уставки не превышает трехкратного значения основной приведенной погрешности.
Разброс срабатываний реле не превышает половины значения основной приведенной погрешности.

Коммутационные характеристики:

• род тока - постоянный;
• вид нагрузки - активная;
• напряжение - (24+2,4) В;
• ток - 150 мА.

• Масса реле, не более - 0,4 кг.
• Габаритные размеры, не более - 85х71х84 мм.
• Подключение линии входа контролируемой среды осуществляется:

• для штуцерного соединения - с помощью трубы диаметром 8,5мм, приваренной к ниппелю;
• для фланцевого соединения - с помощью трубы диаметром 14 мм, приваренной к фланцу.

• Электромонтаж ведется кабелем МКШ3х0,35 ГОСТ 10348-80.

Пример записи обозначения реле давления с разделительной мембраной и манометром, с нормально разомкнутыми контактами, на предельное давление до 25 кгс/см², с фланцевым соединением, уставкой 16 кгс/см² и пределом допускаемой основной приведенной погрешности +2%: "Реле РД-314РМ-4-25, 5Д4.549.008ТУ, Ру=16 кгс/см², класс точности +2%".
