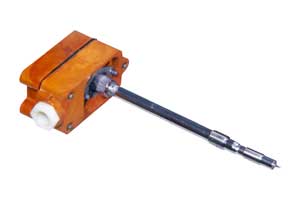

Реле температуры РТ-303

Реле температуры разработано для оснащения систем блокировки насосов и предназначено для коммутации электрических цепей, в том числе искробезопасных цепей, при достижении температурой корпусов подшипниковых узлов заданного значения.

Реле температуры может быть использовано в системах автоматического контроля и системах защиты от температурных перегрузок.

Реле выпускается в двух исполнениях: РТ-303 и РТ-303-1, отличающихся длиной погружной части.

Реле выпускается настроенным на уставку 70°С, но может быть настроено на одно из значений уставки в диапазоне значений температур от 50 до 90°С (по индивидуальному договору возможна разработка реле для любой температуры срабатывания в диапазоне от минус 10 до плюс 200°С).

Условия эксплуатации реле:

• температура окружающей среды от минус 50 до плюс 50°С;
• атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
• относительная влажность 95% при 35°С и более низких температурах без конденсации влаги.

Предел допускаемой абсолютной основной погрешности срабатывания реле, не более +1,0°С; +2,0°С; +5,0°С.

Зона возврата реле относительно уставки не более 3°С.

Разброс срабатываний реле не более 0,3°С.

Коммутационные характеристики:

• род тока - постоянный;
• вид нагрузки - активная;
• напряжение - (24+2,4) В;
• ток - 150 мА.

Масса не более:

• РТ-303 - 0,15 кг;
• РТ-303-1 - 0,19 кг.

Габаритные размеры не более:

• РТ-303 - 86х36х85 мм;
• РТ-303-1 - 86х36х172,5 мм (удлиненный термобаллон).

Установочные размеры:

• РТ-303 - гнездо под термобаллон - 7х26 мм; М8х1х1б мм;
• РТ-303-1 - гнездо под термобаллон - 7х20 мм; М8х1х6 мм.

Электромонтаж ведется кабелем МКШ3х0,35 ГОСТ10348-80.

Пример записи обозначения реле температуры РТ-303 с уставкой 60°С и с величиной абсолютной основной погрешности +1°С:
"Реле РТ-303, 5Д4.542.001ТУ, tу=60°C, погрешность +1°С".
