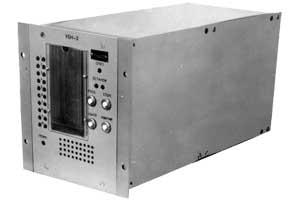

Устройство блокировки
насоса УБН-2

Устройство блокировки насоса УБН-2 относится к устройствам аварийно-предупредительной сигнализации и защиты непрерывного действия с видом взрывозащиты ИСКРОБЕЗОПАСНАЯ ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ. Свидетельство о взрыво-защищенности No 1787.
Устройство УБН-2 имеет десять каналов, исполнение по взрывозащите ExiaIIC, конструктивно состоит из одного блока.
Устройство создает на нормально-разомкнутом контакте датчика постоянное напряжение не более 24 В, а через замкнутый контакт датчика протекает постоянный ток не более 2,0 мА.
Устройство работает с внешними приборами световой и звуковой сигнализации, удаленными на максимальное расстояние до 50 м от устройства.
При срабатывании датчика по любому из шести параметров (каналы с 1 по 6) устройство выдает сигнал в виде размыкания сухого контакта на автоматическое отключение.
В устройстве имеется возможность с помощью перемычек отключать любой из шести каналов от выдачи команды на отключение насоса и использование их для сигнализации. При срабатывании датчика по любому из четырех параметров (каналы с 7 по 10) устройство выдает сигнал отдельно по каждому каналу в виде размыкания сухого контакта на останов насоса.
Устройство имеет кнопки КОНТРОЛЬ, КВИТИРОВАНИЕ, ПУСК, СТОП, переключатель блокировок, позволяющий работать в режиме сигнализации без выдачи команд на останов насоса. При дистанционном и автоматическом отключении насоса УБН-2 выдает сигнал на автоматическое включение резервного насоса (АВР).

Краткая техническая характеристика прибора:

• Питание устройства от сети переменного тока напряжением 220(+22/-33) В, частотой (50 ± 1) Гц.
• Потребляемая мощность - не более 30 ВА.
• Условия эксплуатации устройства:
• температура окружающего воздуха от 0 до плюс 50°С;
• атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);
• относительная влажность 95% при 35°С и более низких температурах без конденсации влаги.
• Габаритные размеры - 200х210x420 мм.
• Масса - не более 10 кг. Прибор предназначен для щитового монтажа.
• Вырез в щите для установки устройства Н=200 мм, В=160 мм.
• Устройство крепится к щиту четырьмя болтами Мб.

Пример записи обозначения устройства при заказе: "Устройство блокировки насоса УБН-2 5Д2.406.014ТУ".
