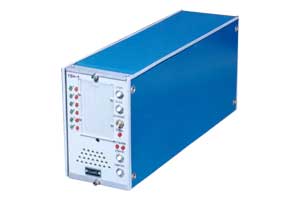

Устройство блокировки
насоса УБН-1
Устройство блокировки насоса УБН-1 относится к устройствам аварийно-предупредительной сигнализации и защиты непрерывного действия с видом взрывозащиты ИСКРОБЕЗОПАСНАЯ ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ. Свидетельство о взрывозащищенности No 1722.
Устройство УБН-1 имеет шесть каналов, исполнение по взрывозащите ExiaIIC, конструктивно состоит из одного блока.
Устройство создает на нормально-разомкнутом контакте датчика постоянное напряжение не более 24 В, а через замкнутый контакт датчика протекает постоянный ток не более 2,0 мА.
Устройство работает с внешними приборами световой и звуковой сигнализации, удаленными на максимальное расстояние до 50 м от устройства.
При срабатывании датчика по любому из шести параметров устройство выдает сигнал в виде размыкания сухого контакта на автоматическое отключение.
Устройство имеет кнопки КОНТРОЛЬ, КВИТИРОВАНИЕ, ПУСК, СТОП, переключатель блокировок, позволяющий работать в режиме сигнализации без выдачи команд на останов насоса. При дистанционном и автоматическом отключении насоса УБН-1 выдает сигнал на автоматическое включение резервного насоса (АВР).
Условия эксплуатации устройства:
- температура окружающего воздуха от 0 до плюс 50°С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);
- относительная влажность 95% при 35°С и более низких температурах без конденсации влаги.
Краткая техническая характеристика прибора:
| Исполнение |
Способ монтажа |
Количество устройств УБН-1, которое можно одновременно установить с использованием монтажного комплекта |
| УБН-1 |
В каркас или стойку |
1 шт. |
| УБН-1-1 |
На щите |
1 шт. |
| УБН-1-2 |
В каркасе |
до 3 шт. |
| УБН-1-3 |
В стойке (Н=1200 мм) |
до 20 шт. |
| УБН-1-4 |
В стойке (Н=1800 мм) |
до 32 шт. |
- Питание от сети переменного тока напряжением 220 (+22/-33) В, частотой (50 ± 1) Гц;
- Потребляемая мощность - не более 25Вт.
- Габаритные размеры - 180х120х420 мм.
- Масса - не более 7 кг.
- Устройство выпускается в 5 исполнениях в зависимости от способа монтажа и комплекта монтажных частей.
- Вырез в щите под установку УБН-1-1 Н=180 мм, В=122 мм.
Пример записи обозначения устройства блокировки насоса УБН-1 с монтажными комплектами, имеющими в своем составе стойку для размещения в ней дополнительно к поставляемому устройству еще до 31 устройства УБН-1: "Устройство блокировки насоса УБН-1-4 ТУ6-91 5Д2.406.013ТУ".
