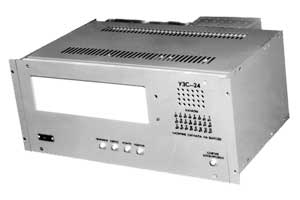

Устройство защиты и
сигнализации УЗС-24
Устройство предназначено для приема сигналов от двухпозиционных датчиков, отображения информации и предупреждения оператора световым и звуковым сигналами об отклонении контролируемых технологических параметров от норм, а также выдачи сигналов на исполнительные механизмы.
Устройство имеет входные искробезопасные цепи (каналы) уровня "ia" и маркировку ExiaIIC.
Устройство имеет 24 канала.
Каждый канал принимает сигналы от нормально разомкнутых или нормально замкнутых контактов датчика (переключается потребителем по месту). К одному каналу можно подключать несколько датчиков.
Выходами устройства являются:
- световая сигнализация по каждому каналу, работающая в режиме технологической или в режиме аварийной сигнализации (переключается потребителем по месту). Световая сигнализация выдается на табло устройства, расположенное на передней панели. Имеется возможность подключения внешнего светового табло (мнемосхемы), работающей от источника питания устройства;
- прерывистая звуковая сигнализация, работающая в двух режимах: технологическом или аварийном (переключается потребителем по месту), выдаваемая звуковым прибором, расположенном в устройстве. Имеется возможность подключения внешнего звукового прибора;
- по каждому каналу устройство имеет две переключающие группы "сухих" контактов, предназначенных для коммутации исполнительных механизмов
(I макс=2 А, U макс.=250 В). Выходные контакты работают в режиме с блокировкой или без блокировки (переключается потребителем по месту).
К устройству могут подключаться внешние кнопки КВИТИРОВАНИЕ, КОНТРОЛЬ, ПРИЧИНА, СБРОС.
Устройство регистрирует сигнал, пришедший первым; запоми-нает и индицирует сигнал, пришедший в отсутствие оператора.
Краткая техническая характеристика прибора:
- Питание от сети переменного тока напряжением 220(+22/-33) В, частотой (50 ± 1) Гц.
- Мощность, потребляемая устройством, равна 70 ВА.
- Габаритные размеры, мм, 516х220х462.
- Масса 19 кг.
- Устройство предназначено для щитового монтажа. Вырез в щите для установки устройства Н=212 мм, В=490 мм.
- Устройство крепится к щиту четырьмя болтами М6.
Пример записи обозначения устройства при заказе: "Устройство защиты и сигнализации УЗС-24 5Д2.407.170ТУ".
