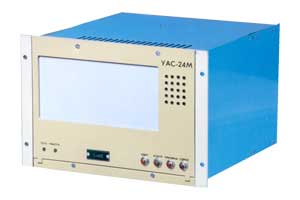

Устройство аварийной
сигнализации УАС-24М

Устройство предназначено для работы в системах аварийной защиты и сигнализации и служит для оповещения обслуживающего персонала световым и звуковым сигналами об отклонении контролируемых параметров от норм.
Устройство непрерывного действия, щитового исполнения с входными искробезопасными цепями уровня "ia" и маркировкой по взрывозащите ExiaIIC предназначено для установки в помещениях вне взрывоопасных зон и может работать с электроконтактными датчиками обыкновенного исполнения, устанавливаемыми во взрывоопасных зонах помещений и наружных установок.
Свидетельство о взрывозащищенности No 1878.
Устройство имеет 24 канала. На входы его по каждому каналу подключаются электроконтактные датчики с замыкающими или размыкающими контактами. К одному каналу можно подключить несколько датчиков.

Выходами устройства являются:

• прерывистый световой сигнал по каждому каналу, который после нажатия кнопки "квитирование" переходит на непрерывное свечение;
• прерывистый звуковой сигнал, снимаемый нажатием кнопки "снятие блокировки";
• возможность подключения внешних приборов сигнализации: световой (питание от устройства, напряжение 26 В, при силе тока не более 0,15 А на каждой лампе) и звуковой (внешнее питание переменным и постоянным напряжением от 12 до 220 В при токе от 0,05 до 2,0 А.
• возможность поключения в систему. Максимальное количество устройств, подключаемых к базовому - не ограничено. При этом дискретность увеличения количества контролируемых параметров равна 24.

В устройстве, предусмотрена задержка входного сигнала на 0,2-1,5 с для защиты от кратковременного замыкания ("дребезга") контактов датчиков и ложного срабатывания сигнализации.
Устройство запоминает все сигналы и в том числе сигнал, пришедший первым, и выявляет его при нажатии кнопки "причина".
В устройстве используется современная элементная база, основанная на использовании однокристальной микро-ЭВМ, обеспечивающая, тем самым, высокую степень интеграции.
Имеется возможность связи с другими устройствами через интерфейс RS-485.

Краткая техническая характеристика прибора:

• Питание устройства осуществляется от сети переменного тока напряжением 220(+22/-33) В, частотой (50 ± 1) Гц.
• Потребляемая мощность не более 70 Вт.
• Габаритные размеры, мм, не более 210х320х310.
• Масса устройства не более 10 кг.
• Устройство предназначено для установки на столе или щите.
• Вырез в щите для установки устройства Н=206 мм, В=296 мм.
• Устройство крепится к щиту при помощи 4 болтов.

Пример записи обозначения устройства при заказе: "Устройство аварийной сигнализации УАС-24М 5Д2.406.018ТУ".
