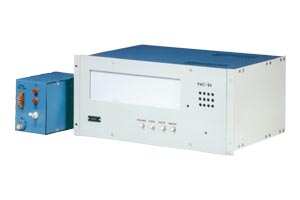

Устройство аварийной
сигнализации УАС-24
Устройство предназначено для работы в системах аварийной защиты и сигнализации и служит для оповещения обслуживающего персонала световым и звуковым сигналами об отклонении контролируемых параметров от норм.
Устройство непрерывного действия, щитового исполнения, с выходными искробезопасными цепями уровня "ia" и маркировкой по взрывозащите ExiaIIC предназначено для установки в помещениях вне взрывоопасных зон и может работать с электроконтактными датчиками обыкновенного исполнения, устанавливаемыми во взрывоопасных зонах помещений и наружных установок.
Свидетельство о взрывозащищенности No 1735.
Устройство имеет 24 канала. На вход устройства по каждому каналу подключаются электроконтактные датчики с замыкающими или размыкающими контактами. К одному каналу можно подключить несколько датчиков.
Выходами устройства являются:
- прерывистый световой сигнал по каждому каналу, который после нажатия кнопки "квитирование" переходит на непрерывное свечение;
- прерывистый звуковой сигнал, снимаемый нажатием кнопки "снятие блокировки";
- возможность подключения внешних приборов сигнализации: световой (питание от устройства, напряжение 26 В, при силе тока не более 0,15 А на каждой лампе) и звуковой (внешнее питание переменным напряжением от 12 до 220 В при токе от 0,05 до 1 A).
В устройстве предусматривается задержка входного сигнала на 0,2-1,5 с для защиты от кратковременного замыкания и размыкания ("дребезга") контактов датчиков и ложного срабатывания сигнализации.
Устройство запоминает сигнал, пришедший первым, и выявляет его при нажатии кнопки "причина".
Краткая техническая характеристика прибора:
- Питание от сети переменного тока напряжением 220(+22/-33) В, частотой (50 ± 1) Гц.
- Потребляемая мощность не более 70 Вт.
- Габаритные размеры, мм, не более 210х480х380.
- Масса устройства не более 17 кг.
- Устройство предназначено для установки на столе или щите. Вырез в щите для установки устройства Н=200 мм, В=485 мм. Устройство крепится к щиту при помощи 2 кронштейнов и 4 болтов.
Пример записи обозначения устройства при заказе: "Устройство аварийной сигнализации УАС-24 5Д2.406.008ТУ".
