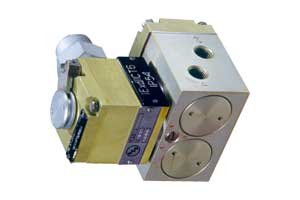

Распределитель двухпозиционный
взрывозащищенный РДВ-4
Распределитель двухпозиционный взрывозащищенный типа РДВ-4 предназначен для управления пневматическими приводами в автоматизированных системах управления технологическими процессами химических производств.
- Вид взрывозащиты - взрывонепроницаемая оболочка.
- Маркировка взрывозащиты - IExdIICT6.
- Свидетельство о взрывозащищенности No 1728.
- Диапазон рабочих давлении - от 0,1 до 0,8 МПа (от 1.0 до 8,0 кгс/см2)
- Условный проход Dy = 6 мм.
- Пропускная способность Кv = 0,7 м3/ч.
- Диапазон рабочих температур: от -50 до +70oС.
Распределители выпускаются в 8 исполнениях (таблица) в зависимости от напряжения электрического питания.
- Потребляемая мощность не более 7 Вт или 7 ВА.
- Габаритные размеры, мм, не более 120х100х80.
- Масса не более 1,5 кг.
- Конструктивное исполнение - трехходовое: одна пара контактов - нормально-закрытая (ток открывает), другая пара контактов - нормально-открытая (ток закрывает). Используются контакты типа "сопло-заслонка", что позволяет значительно повысить эксплуатационные свойства распределителей. Они надежны, просты по конструкции и в обслуживания.
- Присоединение внешних коммуникаций - 4 отверстия. К 1/8" ГОСТ6111-52.
- Присоединительный кабель - диаметром 7,7-8,5.
| Исполнение |
Напряжение питания, В |
| РДВ-2А |
24 постоянного тока |
| РДВ-2А-01 |
220 переменного тока |
| РДВ-2А-02 |
48 постоянного тока |
| РДВ-2А-03 |
220 постоянного тока |
| РДВ-2А-04 |
110 постоянного тока |
| РДВ-2А-05 |
100 переменного тока |
| РДВ-2А-06 |
100 постоянного тока |
| РДВ-2А-07 |
24 переменного тока |
Пример записи обозначения распределителя на напряжение питания 100 В переменного тока: "Распределитель двухпозиционный взрывозащищенный РДВ-4-05 ТУ6-94 5Д2.954.022ТУ".
