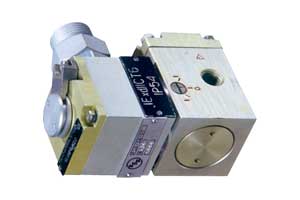

Распределитель двухпозиционный
взрывозащищенный РДВ-2А
Распределитель двухпозиционный взрывозащищенный РДВ-2А предназначен для управления пневматическими приводами в автоматизированных системах управления технологическими процессами химических производств.
- Вид взрывозащиты - взрывонепроницаемая оболочка.
- Маркировка взрывозащиты - IExdIICT6. Свидетельство о взрывозащищенности No 1788.
- Диапазон рабочих давлении от 0,1 до 0,8 МПа (от 1,0 до 8,0 кгс/см2).
- Условный проход Dу=6 мм.
- Пропускная способность Кv=0,7 м3/ч.
- Диапазон рабочих температур от -50 до +70oС.
Распределители выпускаются в 8 исполнениях в зависимости от напряжения электрического питания.
- Потребляемая мощность не более 7 Вт или 7 ВА.
- Габаритные размеры мм, не более 120х100х55.
- Масса не более 1,2 кг.
- Конструктивное исполнение - двухходовое - нормально закрытый (ток открывает).
- Присоединение внешних коммуникаций - 3 отверстия К 1/4" ГОСТ6111-52. Присоединительный кабель - диаметр 7,7-8,5.
| Исполнение |
Напряжение питания, В |
| РДВ-2А |
24 постоянного тока |
| РДВ-2А-01 |
220 переменного тока |
| РДВ-2А-02 |
48 постоянного тока |
| РДВ-2А-03 |
220 постоянного тока |
| РДВ-2А-04 |
110 постоянного тока |
| РДВ-2А-05 |
100 переменного тока |
| РДВ-2А-06 |
100 постоянного тока |
| РДВ-2А-07 |
24 переменного тока |
Пример записи обозначения распределителя на напряжение питания 220 В переменного тока: "Распределитель двухпозиционный взрывозащищенный РДВ-2А-01 ТУ6-905Д2.954.021ТУ".
