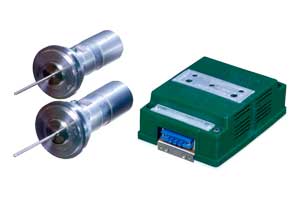

Сигнализатор уровня вибрационный СУВ-1

Сигнализатор предназначен для коммутации электрических цепей сигнализации и блокировки при достижении заданных уровней жидкостей или сыпучих материалов. Исполнение сигнализатора двухточечное, взрывозащищенное с видом взрывозащиты "искробезопасная электрическая цепь" с уровнем "ia". Свидетельство о взрывозащищенности No 1723.

Сигнализатор выпускается в двух следующих исполнениях:

Контролируемые среды: неполимеризующаяся в окружающей среде жидкость вязкостью не более 10 Па*с; сыпучие материалы с диаметром гранул не более 5 мм.
Сигнализатор может быть использован для контроля уровня раздела двух фаз несмешивающихся жидкостей, вязкость которых отличается на величину не менее, чем 5*10 -3 Па*с.

Краткая техническая характеристика:

• погрешность срабатывания от заданного значения уровня, мм, - 2,5;
• давление контролируемой среды до 6,3 МПа;
• температура контролируемой среды от -60 до +200 °С;
• выходной сигнал: замыкание-размыкание сухих контактов, коммутируемая мощность не более 100 ВА;
• питание от сети переменного тока напряжением 220(+22/-33) В, частотой (50 ± 1) Гц;
• потребляемая мощность не более 8,0 ВА;
• габаритные размеры, мм, не более: электронного блока 185х115х60; первичного преобразователя - диаметр 70, длина 240;
• масса не более 5 кг;
• расстояние от первичных преобразователей до электронного блока до 150 м.
• Первичный преобразователь может монтироваться на трубопроводах, технологических аппаратах и емкостях.
• Электронный блок сигнализатора устанавливается вне взрывоопасных помещений при температуре окружающего воздуха от 5 до 40 °С и относительной влажности до 80%. Крепится на щите с помощью винтов.
• Материалы, контактирующие в эксплуатации с рабочей средой - сталь 12Х18Н1ОТ ГОСТ5632-72 и сплав 36НХТЮ ГОСТ10994-74.

Пример записи обозначения сигнализатора для контроля сыпучей среды при температурах от минус 60 до плюс 150°С при заказе: "Сигнализатор уровня вибрационный СУВ-1-01 5Д1.430.012ТУ".
