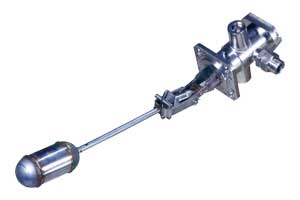

Реле уровня РУ-305

Реле уровня предназначено для контроля уровня жидкости в открытых и закрытых, находящихся под давлением емкостях.
Реле коммутирует электрические цепи при достижении заданного уровня жидкости в емкости.
Исполнение реле - взрывозащищенное с видом взрывозащиты "взрывонепроницаемая оболочка" и уровнем 1ExdIIBT4.

Условия эксплуатации:

• температура окружающего воздуха от минус 50 до плюс 50°С;
• атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);
• относительная влажность 95% при 35°С и более низких температурах без конденсации влаги.

Параметры контролируемой среды:

• плотность - от 650 до 3000 кг/м³;
• вязкость - до 30*10^-6м²/с (до 0,07 Па*с);
• давление - до 20 кгс/см²;
• температура от минус 50 до плюс 100°С;
• твердые включения не допускаются;
• агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632-72.

Реле не может быть использовано для работы с жидкостями кристаллизующимися, выпадающими в осадок или загустевающими в условиях эксплуатации.
Погрешность срабатывания реле в нормальных условиях относительно номинального уровня не превышает +5,0 мм.
Зона возврата реле не превышает 150 мм. Реле имеет две пары контактов, первая из которых замыкается, а вторая размыкается при достижении жидкостью заданного уровня и перва размыкается, а вторая замыкается при снижении уровня жидкости ниже зоны возврата.

• Род тока - постоянный, переменный.
• Вид нагрузки - активная, индуктивная.
• Напряжение - 220(+10/-15) B.
• Ток - до 1,0 A.
• Масса реле - не более 5,5 кг.

Пример записи обозначения реле при заказе: "Реле уровня РУ-305 5Д2.834.010ТУ".
