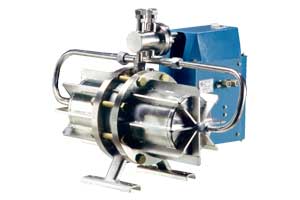

Промышленный поплавковый плотномер жидкости ПАЖ-303
Автоматический поплавковый анализатор плотности жидкости ПАЖ-303 предназначен для измерения плотности относительно чистых жидких сред, не кристаллизующихся, не загустевающих и не склонных к образованию твердых осадков во время измерения. Плотномеры применяются в химической, нефтехимической, медицинской, пищевой и других отраслях промышленности.
Плотномеры могут быть использованы в комплекте с вторичными регистрирующими и показывающими приборами, регуляторами и другими устройствами автоматики и систем управления, работающими от стандартных пневматических или электрических сигналов. Плотномеры имеют проточную поплавковую камеру и устанавливаются на байпасных линиях трубопроводов.
В плотномере ПАЖ-303 применен поплавок постоянного объема, а температурная компенсация осуществляется специальным устройством, корректирующим выходной сигнал плотномера при изменении температуры жидкости.
Плотномеры выпускаются в 8 исполнениях в зависимости от диапазона измерений (разность между значениями верхнего и нижнего пределов измерений) и материала деталей, контактирующих с контролируемой жидкостью.
|
Исполнение
|
Диапазоны измерений кг/м3
|
|
Плотность жидкости кг/м3
|
| 500-750 |
751-1000 |
1001-1500 |
1501-2000 |
2001-2500 |
2501-3000 |
| ПАЖ-303-1-1 |
10 |
10 |
10 |
- |
- |
- |
| ПАЖ-303-1-2 |
20 |
20 |
20 |
40 |
- |
- |
| ПАЖ-303-1-3 |
40 |
40 |
40 |
40 |
40 |
- |
| ПАЖ-303-1-4 |
50 |
50 |
50 |
50 |
50 |
50 |
| ПАЖ-303-2-1 |
- |
80 |
80 |
80 |
80 |
80 |
| ПАЖ-303-2-2 |
- |
- |
100 |
100 |
100 |
100 |
| ПАЖ-303-2-3 |
- |
- |
- |
200 |
200 |
200 |
| ПАЖ-303-2-4 |
- |
- |
- |
- |
400 |
400 |
| Исполнение |
Материал, контактирующий с контролируемой жидкостью |
| ПАЖ-303-1-1 ПАЖ-303-2-1 |
Сталь 12Х18Н10Т ГОСТ 5632-72 |
| ПАЖ-303-1-2 ПАЖ-303-2-2 |
Сталь 06ХН28МДТ ГОСТ 5632-72 |
| ПАЖ-303-1-3 ПАЖ-303-2-3 |
Сталь 10Х17Н13М2Т ГОСТ 5632-72 |
| ПАЖ-303-1-4 ПАЖ-303-2-4 |
Титан ВТ 1-0 ГОСТ 19807-74 |
Краткая техническая характеристика плотномера:
- основная погрешность - от 0,02 до 0,2% от верхнего предела измерения (в зависимости от плотности жидкости и диапа-зона шкалы прибора);
- параметры контролируемой жидкости: вязкость - до 2,0 Па*с; температура - от минус 30 до плюс 120oС; давление - до 16 кгс/см2;
- расход - 0,42 м3/ч;
- температура окружающего воздуха - от минус 10 до плюс 50oС;
- давление воздуха питания - 1,4 кгс/см2;
- выходной пневматический сигнал 0,2...1,0 кгс/см2.
- Габаритные размеры, мм - 569х355х400.
- Масса не более 25 кг.
- Установка и монтаж плотномера приведены в техническом описании 5Д2.843.005ТО.
- В заказе на плотномер должно быть указано наименование, исполнение прибора, плотность и коэффициент объемного расширения контролируемой жидкости, диапазон измерений (разность между значениями верхнего и нижнего пределов измерений), температура контролируемой жидкости и диапазон ее изменения.
Пример записи обозначения плотномера при заказе: "ПАЖ-303-1-1 ТУ6-91 5Д2.843.005ТУ. Диапазон измерений (разность между значениями верхнего и нижнего пределов измерений) 20 кг/м3 (от 1190 до 1210 кг/м3). Коэффициент объемного расширения контролируемой жидкости 0,0008 1/oС. Температура контролируемой жидкости T paб.ном.=80 oC+5oC".
